工具涂层
高硬度加工
SP涂层
SP是苏德涂层专门针对高硬度材料加工而研发的涂层，具有极高硬度和较高的抗高温氧化性，同时适合应用于高速、高硬切削，一般被加工材料硬度大于52HRC.对于部分难加工材料、超硬合金、高温合金切削时，可以有更高的切削速度，并拥有可靠的使用寿命。
苏德SP涂层与其他司涂层测试性能比较
测试条件:
加工刀具: D8-60L-25-4T
铣削方式: 侧铣
工件材料: Cr12MoV (58HRC)
切削速度: 150m/min
进给速度: 2183mm/min
轴向切深: 10mm
径向切深: 0.2mm
冷却方式: 湿切油冷

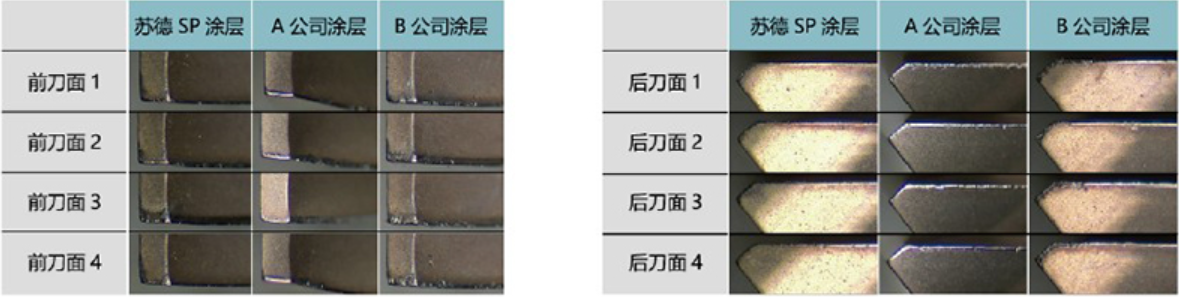

加工40m后刀具磨损对比照:
测试性能比较：苏德SP涂层> A公司涂层> B公司涂层

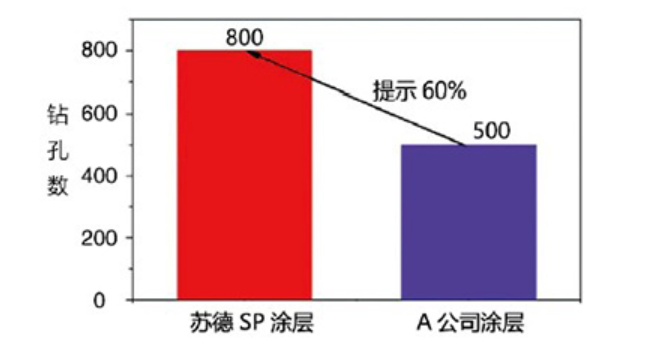

客户使用效果:
刀具规格: D10*9.7*113 mm内冷钻
加工材料: 40Cr钢
转速: 2600 rpm
进给速度: 520mm/min
切深: 86mm
冷却方式: 油冷却
数据来源来于客户使用
推荐涂层列表
涂层名称 | 涂层成份 | 显微硬度(HV0.05) | 沉积温度范围(℃) | 对钢的干式摩擦系数(μ) | 最高工作温度(℃) | 厚度(μm) | 主要应用 |
|---|---|---|---|---|---|---|---|
SP | AlTiSi基 | 3000-3300 | <500 | <0.3 | 1000 | 1-3 | 加工淬硬钢，HRC55以上高性能加工，半干式或干式加工 |
GS | AlCrSi基 | 3300-3500 | <500 | <0.3 | 1300 | 1-3 | 高速齿轮加工、高性能加工、加工铸铁或镍基高温合金 |
Ta-c | C以Sp3键为主 | 4000-7000 | 200 | <0.1 | 400 | <1.5 | 复合材料加工，如CFRP |
